Kattoristikon muoto vaikuttaa sekä katon rakenteeseen että sen alle jäävän tilan käyttöön. Haluatko vaakasuoran sisäkaton, lisää huonekorkeutta vai ullakolle käyttötilaa? Eri kattoristikkotyypit tarjoavat näihin erilaisia ratkaisuja niin asuinrakennuksissa kuin halli- ja liikerakennushankkeissa.
Keminmaan Puurakenne suunnittelee, valmistaa ja toimittaa kattoristikoita kaikkialle Suomeen. Keminmaalla sijaitsevassa tuotannossamme valmistuvat sekä omakotitalojen kattoristikot että vaativien rakennuskohteiden yksilölliset erikoisratkaisut.
Tässä oppaassa vertailemme harjaristikkoa, saksiristikkoa, pulpettiristikkoa, käyttöullakkoristikkoa ja kehäristikkoa. Sopiva ratkaisu suunnitellaan aina rakennuskohteen mukaan: valintaan vaikuttavat esimerkiksi katon muoto, tukipisteet, kuormitukset ja tilojen käyttötarkoitus.

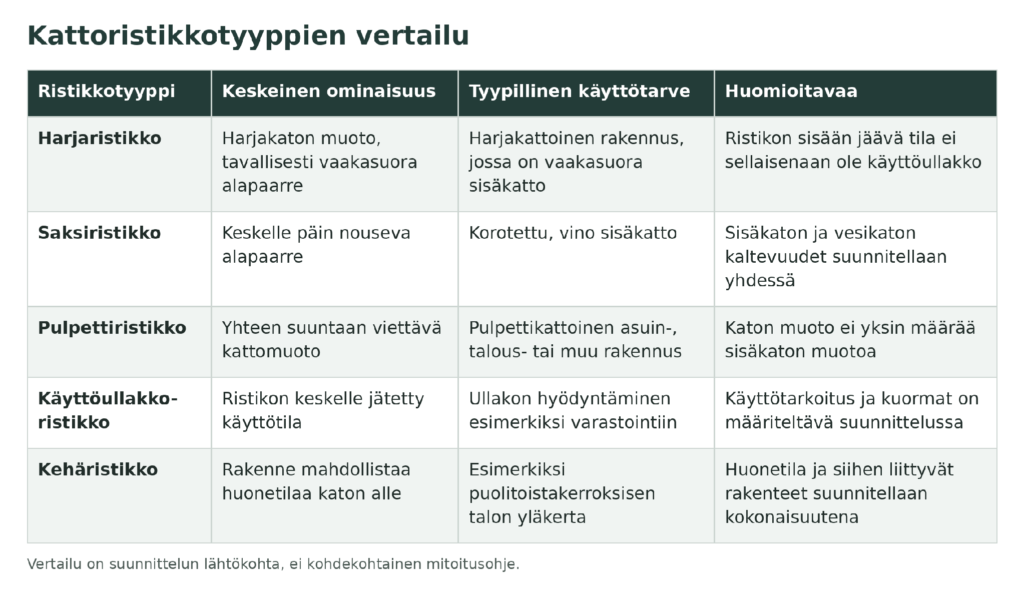

Kattoristikkotyyppien vertailu
Taulukko auttaa hahmottamaan ristikkotyyppien keskeiset erot. Se on suunnittelun lähtökohta, ei yksittäisen rakennuskohteen mitoitusohje.
Harjaristikko on ratkaisu harjakattoiseen rakennukseen
Harjaristikon yläosa muodostaa katon harjan ja kaksi lapetta. Tavallisessa harjaristikossa alapaarre eli ristikon alareunan kantava puuosa on vaakasuora.
Harjaristikoita käytetään esimerkiksi omakotitaloissa, vapaa-ajan asunnoissa ja halleissa. Ratkaisu soveltuu monenlaisiin rakennuksiin, mutta sen mitat ja rakenne suunnitellaan aina kyseiseen kohteeseen.
Ristikon sisällä olevat sauvat ovat osa kantavaa rakennetta. Niiden väliin jäävää tilaa ei voi ottaa vapaasti varastokäyttöön tai avartaa sauvoja poistamalla. Jos katon alle tarvitaan käyttötilaa, siitä kannattaa kertoa jo suunnittelun alussa.
Saksiristikko tuo lisää korkeutta sisätilaan
Saksiristikossa alapaarteet nousevat reunoilta kohti rakennuksen keskiosaa. Näin sisäkatosta voidaan tehdä vino ja huonetilan keskelle saada lisää korkeutta.
Saksiristikkoa voidaan käyttää esimerkiksi omakotitalossa tai tuotantotilassa, jossa tavoitellaan korkeampaa sisätilaa. Korotus voidaan toteuttaa ilman, että ulkoseiniä nostetaan vastaavasti.
Saksiristikko palvelee eri tarvetta kuin käyttöullakkoristikko: siinä lisäkorkeus hyödynnetään alapuolisessa huonetilassa. Sisäkaton tavoiteltu muoto ja korkeus on siksi hyvä esittää jo rakennuksen leikkauskuvassa.
Pulpettiristikko yhteen suuntaan viettävälle katolle
Pulpettiristikolla toteutetaan yhteen suuntaan kalteva katto. Sitä käytetään esimerkiksi asuinrakennuksissa, autotalleissa ja muissa piharakennuksissa.
Pulpettikatto kuvaa vesikaton muotoa. Sisäkaton muoto ratkaistaan erikseen rakennuksen suunnittelussa. Tarjouspyynnössä kannattaa siksi esittää sekä vesikaton kaltevuus että toivottu sisätilan korkeus ja kattomuoto.
Käyttöullakkoristikko – tilaa ullakon hyödyntämiseen
Käyttöullakkoristikossa ristikon keskelle jätetään tilaa, jota voidaan käyttää suunnitelmien mukaiseen tarkoitukseen, esimerkiksi varastointiin. Ratkaisu mahdollistaa katon alle jäävän tilan hyödyntämisen tavallista harjaristikkoa paremmin.
Varastoksi suunniteltu käyttöullakko ei automaattisesti sovellu asuintilaksi. Pelkkä vapaa tila tai riittävä seisomakorkeus ei ratkaise käyttötarkoitusta. Jos ullakolle halutaan nyt tai myöhemmin huoneita, tämä tavoite pitää huomioida jo alkuperäisissä suunnitelmissa.
Kehäristikko antaa huonetilaa katon alle
Kehäristikkoa käytetään, kun katon alle halutaan muodostaa huonetilaa. Tyypillinen käyttökohde on puolitoistakerroksinen rakennus.
Käyttöullakkoristikon ja kehäristikon eroa kannattaa tarkastella ennen kaikkea tilan käyttötarkoituksen kautta: halutaanko ullakolle varastotilaa vai suunnitellaanko sinne huoneita?
Suunnittelussa tarkastellaan ristikon lisäksi esimerkiksi yläkerran tilajakoa, tukirakenteita ja porrasaukon paikkaa. Tuleva huonetila kannattaa esittää rakennuksen pohja- ja leikkauskuvissa mahdollisimman varhain.
Kattoristikot myös suuriin ja yksilöllisiin rakennuskohteisiin
Kattoristikoita tarvitaan omakotitalojen lisäksi esimerkiksi tuotantotiloissa, halleissa ja liikerakennuksissa. Kohteen koko, tilankäyttö ja kattomuoto voivat edellyttää perusratkaisuista poikkeavaa suunnittelua.
Keminmaan Puurakenteen tuotantotilat mahdollistavat jopa 25 metriä pitkien kattoristikoiden valmistuksen. Yksittäisen kohteen mahdollinen jänneväli ratkaistaan kuitenkin aina erikseen kuormien, tukipisteiden ja ristikon rakenteen perusteella.
Valmistamme perinteisten ristikkotyyppien lisäksi yksilöllisesti suunniteltuja erikoisristikoita. Materiaalipankissamme on myös esimerkiksi A-saksiristikon, mansardiristikon ja palkkiristikon kaavioita sekä käyttöullakkoristikoiden eri vaihtoehtoja.
Tutustu ristikkokaavioihin materiaalipankissa. (Linkitys:https://www.kpr.fi/materiaalipankki/) Kaaviot havainnollistavat vaihtoehtoja; lopullinen ratkaisu suunnitellaan rakennuskohteen vaatimusten mukaan.
Mitkä asiat vaikuttavat ristikkotyypin valintaan?
Katon ja sisätilan muodon lisäksi tarvitaan tietoa rakenteen mitoista, tuista ja kuormista.
Jänneväli ja tukipisteet
Jänneväli tarkoittaa kantavien tukien välistä etäisyyttä. Se ei ole sama asia kuin ristikon kokonaispituus räystäineen. Myös mahdollisten välitukien sijainti kuuluu suunnittelun lähtötietoihin.
Rakennuksen kuormat
Ristikoiden suunnittelussa huomioidaan muun muassa rakenteiden paino sekä lumi- ja tuulikuormat. Myös suunnitellun ullakkotilan käyttö vaikuttaa tarvittaviin lähtötietoihin.
Rakenteen kokonaisuus
Ristikkosuunnittelu perustuu rakennuksen rakennesuunnittelusta saataviin tietoihin. Ristikoiden lisäksi on suunniteltava niiden liittyminen muuhun rakennukseen sekä kokonaisuuden tuenta ja jäykistys.
Tilantarve ja mitat
Katon kaltevuus, sisätilan korkeus, ullakon leveys ja eristeille tarvittava tila on sovitettava yhteen. Näitä tietoja kysytään myös KPR:n tarjouspyyntölomakkeella.
Mikä kattoristikkotyyppi on edullisin?
Pelkkä ristikkotyypin nimi ei riitä hinnan arviointiin. Vertailussa tarvitaan saman rakennuskohteen mitat, kuormat, kappalemäärät ja muut lähtötiedot.
Käytännössä kannattaa selvittää, millä ratkaisulla rakennuksen tilatarpeet ja rakenteelliset vaatimukset voidaan toteuttaa tarkoituksenmukaisesti. Jos vaihtoehtoja on useita, niiden kustannuksia voidaan vertailla kohteen suunnitelmien pohjalta.
Tarjouspyyntöön kannattaa liittää käytettävissä olevat piirustukset ja kertoa myös toivotusta toimitusajasta sekä rakennuspaikasta.
Lue ohjeet kattoristikoiden tarjouspyynnön tekemiseen.
Usein kysyttyä kattoristikkotyypeistä
Tavallisessa harjaristikossa alapaarre on vaakasuora. Saksiristikon alapaarteet nousevat keskelle päin, mikä mahdollistaa korotetun sisäkaton. Ero näkyy erityisesti huonetilan muodossa.
Kehäristikko on yksi vaihtoehto, kun katon alle halutaan huonetilaa. Sopivuus ratkaistaan rakennuksen pohja- ja leikkauskuvien sekä rakenteellisten vaatimusten perusteella.
Mahdollisuutta ei voi päätellä ristikkotyypin nimestä. Varastokäyttöön suunniteltua tilaa ei pidä olettaa asumiseen soveltuvaksi. Mahdollinen myöhempi asuinkäyttö kannattaa ottaa suunnittelun lähtökohdaksi jo rakennushankkeen alussa.
Yhtä kaikkiin kohteisiin sopivaa enimmäisarvoa ei ole. Toteutus riippuu muun muassa ristikon muodosta, korkeudesta, kuormituksista ja tukipisteistä. Valmistettavan ristikon kokonaispituus ei myöskään tarkoita samaa kuin sen vapaa jänneväli.
Ei omin päin. Ristikon puuosat ja liitokset muodostavat suunnitellun kantavan kokonaisuuden. Mahdolliset muutostarpeet pitää selvittää valmistajan ja rakennesuunnittelijan kanssa ennen työn tekemistä.
Sinun ei tarvitse ratkaista ristikkotyyppiä itse. Tärkeintä on kertoa, millaista rakennusta suunnittelet ja mitä katon alle jäävältä tilalta tarvitset. Käytettävissä olevat piirustukset auttavat asian selvittämisessä.
Kyllä. Valmistamme kattoristikot Keminmaalla ja toimitamme niitä rakennuskohteisiin kaikkialle Suomeen. Kerro tarjouspyynnössä rakennuspaikka ja toivottu toimitusaika, jotta toimitus voidaan huomioida hankkeen suunnittelussa.
Keminmaan Puurakenne on vuodesta 1991 toiminut kattoristikkovalmistaja. Osaamisemme kattaa perinteiset ristikkotyypit ja yksilölliset erikoisratkaisut omakotitaloista halli- ja liikerakennuksiin. Oma tuotantomme sijaitsee Keminmaalla, ja palvelemme rakennushankkeita valtakunnallisesti.
Sinun ei tarvitse tietää valmista ristikkoratkaisua ennen yhteydenottoa. Kerro, millaista rakennusta suunnittelet ja mitä sen tiloilta tarvitset. Selvitämme kohteeseen sopivan ratkaisun piirustusten ja suunnittelun lähtötietojen perusteella.
Liitä tarjouspyyntöön käytettävissä olevat suunnitelmat sekä tieto rakennuspaikasta ja toivotusta toimitusajasta.
