Kattoristikoiden tuenta on olennainen osa katon turvallista toteutusta. Tuennan pitää toimia sekä asennuksen aikana että valmiissa rakennuksessa. Huolellisesti suunniteltu ja valmistettu kattoristikko tarvitsee ympärilleen suunnitelmien mukaiset kiinnitykset, tuennat ja jäykistävät rakenteet.
Keminmaan Puurakenne suunnittelee, valmistaa ja toimittaa kattoristikoita rakennuskohteisiin kaikkialle Suomeen. Keminmaalla valmistetut ristikkomme palvelevat rakentamista omakotitaloista halli- ja liikerakennuksiin. Tässä oppaassa avaamme tuennan keskeiset käsitteet ja kerromme, mitä työmaalla on hyvä varmistaa ennen asennusta.
Tuenta toteutetaan aina rakennuskohteen suunnitelmien ja valmistajan ohjeiden mukaan. Tämä yleisopas auttaa ymmärtämään kokonaisuutta, mutta ei korvaa kohdekohtaisia suunnitelmia.
Miksi kattoristikot tarvitsevat tuentaa?
Kattoristikko kantaa kuormia suunnitellussa asennossaan. Sen jäykkyys sivusuunnassa on kuitenkin yleensä pieni, mikä on huomioitava jo kuljetuksessa, varastoinnissa ja asennuksessa.
Tuennan tehtävänä on estää ristikoiden ja niiden osien haitallista sivuttaisliikettä. Pelkkä ristikon nostaminen paikalleen ei siis tarkoita, että rakenne olisi valmis ottamaan vastaan kaikki sille suunnitellut kuormat. Myös kiinnitysten ja jäykistyksen on oltava toteutettu suunnitelmien mukaisesti.
Asennusaikainen tuenta ja pysyvä tuenta – mitä eroa niillä on?
Tuennasta puhuttaessa on tärkeää erottaa työvaiheen aikainen turvallisuus ja valmiin rakennuksen toiminta.
Asennusaikaisessa tuennassa on huomioitava myös rakentamisen aikaiset kuormitukset, kuten tuuli. Katolle nostettavat rakennustarvikkeet aiheuttavat nekin kuormitusta, jota ei saa arvioida pelkästään ristikoiden ulkonäön perusteella.
Mitä pitää tarkistaa ennen kattoristikoiden asennusta?
Tuennan valmistelu alkaa ennen ensimmäistä nostoa. Työmaalla tarvitaan ajantasaiset ristikkopiirustukset, kohteen tuenta- ja jäykistyssuunnitelmat sekä valmistajan käsittely- ja asennusohjeet.
Ristikon tunnistetietojen pitää vastata suunnitelmia. Piirustuksista tarkistetaan myös oikea asennussuunta ja tuettavat sauvat. Nurjahdustuennan merkintätapa selviää tuotteen mukana toimitettavista piirustuksista ja ohjeista.
Varmista ennen asennusta, että:
- tarvittavat suunnitelmat ovat asentajien käytettävissä
- ristikoiden kunto ja tunnistetiedot on tarkistettu
- tukipisteet ja kiinnitystavat ovat selvillä
- suunnitelmien mukaiset tuentatarvikkeet ovat työmaalla
- asennusjärjestys ja työn aikainen tuenta on käyty läpi
- mahdollisten epäselvyyksien yhteyshenkilöt on sovittu.
Jos olennainen suunnitelma tai ohje puuttuu, asia selvitetään ennen kyseisen työvaiheen aloittamista.

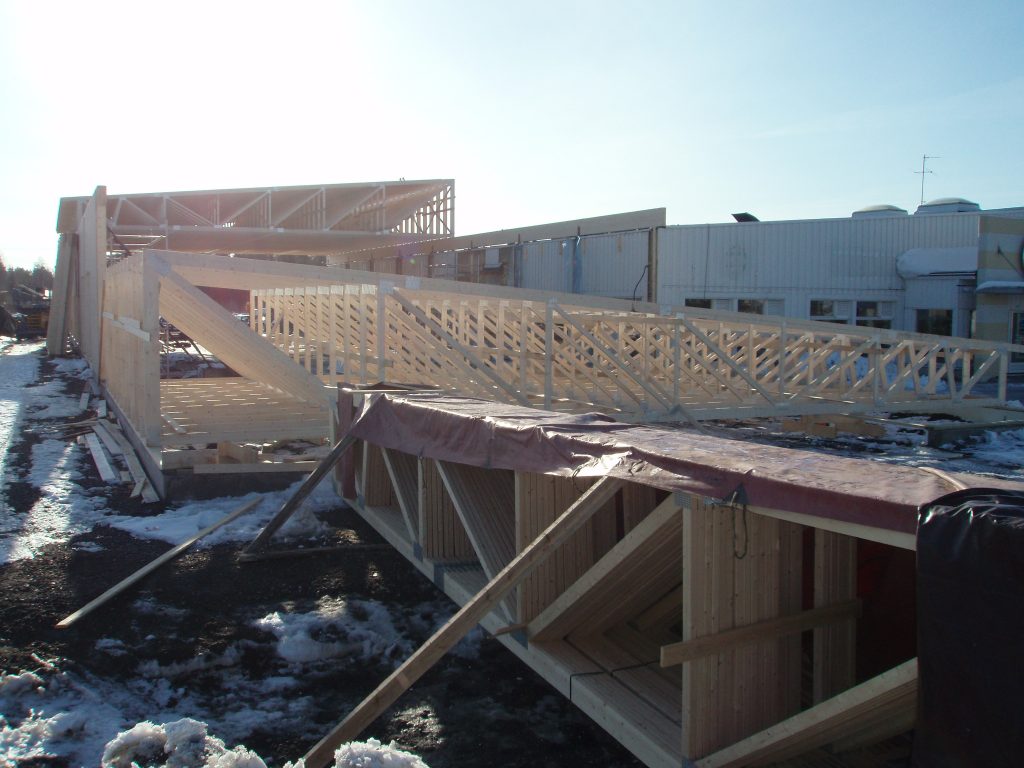

Asennusaikainen tuenta etenee asennuksen mukana
Asennusaikaisen tuennan on pidettävä jo asennetut ristikot vakaina myös silloin, kun muu kattorakenne on vielä kesken. Tuenta toteutetaan osana asennuksen etenemistä, ei vasta kaikkien ristikoiden nostamisen jälkeen.
Tilapäisiä tukia ei poisteta pelkän työvaiheen aikataulun perusteella. Niiden poistaminen edellyttää, että suunnitelmien mukainen pysyvä tuenta ja jäykistys ovat valmiit ja rakenteen vakavuus on varmistettu. Poistamisjärjestys ratkaistaan kohteen suunnitelmien ja vastuuhenkilöiden ohjeiden mukaan.

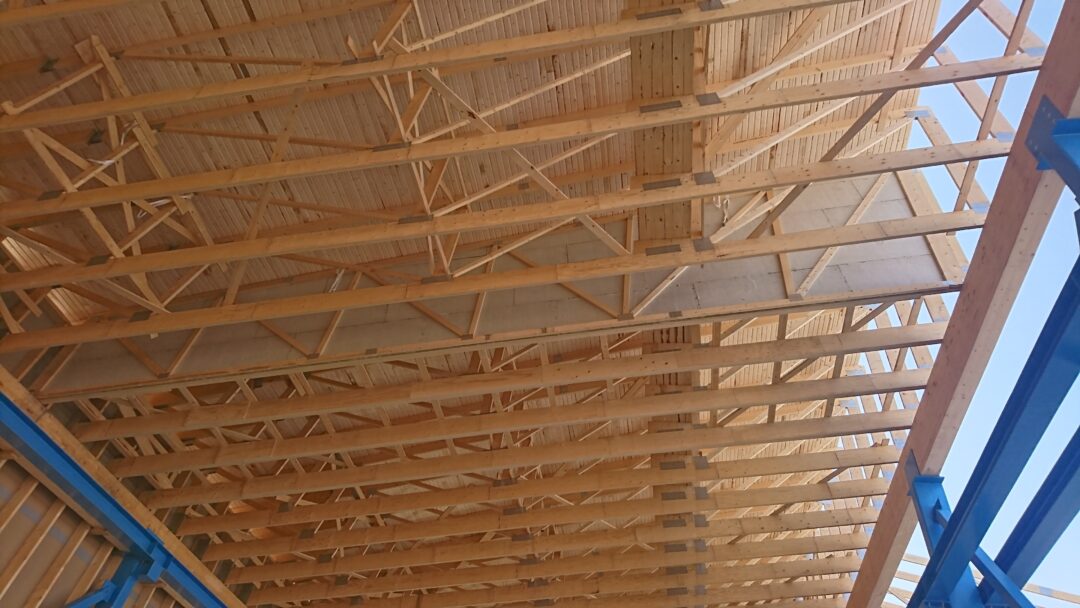

Pysyvä tuenta tekee ristikoista toimivan kokonaisuuden
Valmiissa rakennuksessa yksittäiset ristikot toimivat yhdessä muiden kantavien ja jäykistävien rakenteiden kanssa. Siksi ristikoiden väliset tuet ovat vain osa kokonaisuutta: myös voimien siirtyminen rakennuksen jäykistäville rakenteille on ratkaistava.
Kattoristikon suunnittelija eli NR-suunnittelija suunnittelee ristikon rakennuksen rakennesuunnittelusta saatujen lähtötietojen perusteella. Rakennuksen kokonaisjäykistys ja tuenta kuuluvat kohteen vastaavan rakennesuunnittelijan suunnittelukokonaisuuteen. Pelkkä yksittäisen ristikon piirustus ei siten korvaa koko katon jäykistyssuunnitelmaa.

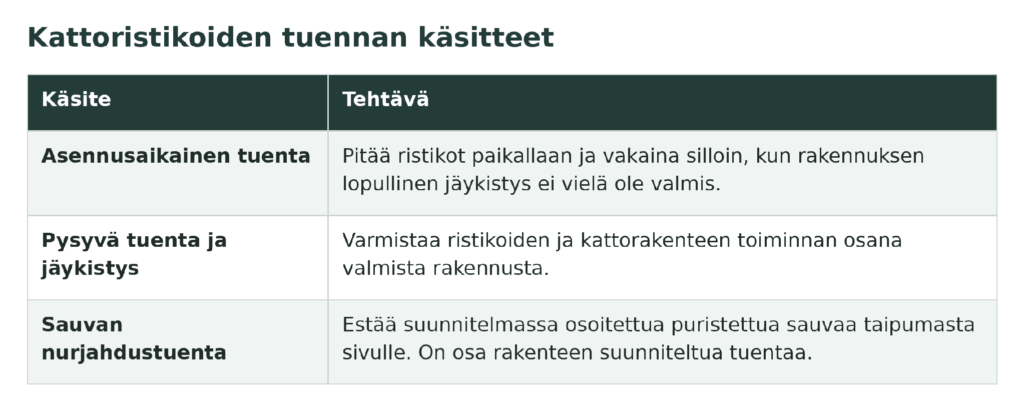

Mitä sauvan nurjahdustuenta tarkoittaa?
Nurjahdus tarkoittaa puristetun sauvan taipumista sivulle kuormituksen vaikutuksesta. Nurjahdustuella rajoitetaan tätä sivuttaisliikettä suunnitelmassa määritellystä kohdasta.
Tuettavat sauvat, tuentakohdat ja toteutustapa tarkistetaan aina piirustuksista. Yksittäinen ristikoiden väliin kiinnitetty lauta ei automaattisesti muodosta toimivaa tuentaa: myös tuentavoimat on johdettava suunnitellusti jäykistävään rakenteeseen.
Tukien mittoja, kiinnikkeitä tai tukivälejä ei pidä valita toisen rakennuskohteen perusteella.
Entä jos ristikko on vaurioitunut tai sitä pitäisi muuttaa?
Jos ristikossa havaitaan vaurio tai se ei sovi suunnitellulle paikalleen, asia selvitetään valmistajan ja kohteen rakennesuunnittelijan kanssa ennen asennuksen jatkamista kyseisen ristikon osalta.
Kattoristikon sauvoja ei saa katkaista, liitoksia muuttaa tai rakenteeseen tehdä omatoimisia korjauksia. Myöskään talotekniikan läpivienti ei oikeuta poistamaan ristikon osaa. Tarvittava ratkaisu suunnitellaan ja hyväksytään erikseen.
Usein kysyttyä kattoristikoiden tuennasta
Kyllä, tuennan tarve ja toteutus ratkaistaan suunnittelussa myös pienissä rakennuksissa. Rakennuksen koko ei yksin kerro, millainen tuenta riittää.
Sitä ei voi olettaa. Ruoteilla voi olla suunnitelmassa määritelty tuentatehtävä, mutta koko katon jäykistys ja mahdollinen sisäsauvojen nurjahdustuenta on tarkistettava erikseen.
Tarkista ristikkopiirustukset ja valmistajan ohjeet. Jos piirustusten ja ristikon merkintöjen tulkinta on epäselvä, pyydä tarkennus ennen toteutusta.
Vasta kun niiden tehtävän korvaava pysyvä tuenta ja jäykistys on toteutettu ja poistamisen edellytykset on varmistettu kohteen suunnitelmien mukaisesti. Pelkkä vesikatteen asentaminen ei ole yleispätevä poistamislupa.
Ei sellaisenaan. Ristikoiden muoto, kuormitus ja rakennuksen jäykistysratkaisu vaikuttavat toteutukseen. Käytä aina kyseisen kohteen suunnitelmia.
Ohjeet ja tarkastuslomake työmaan käyttöön
Keminmaan Puurakenteen materiaalipankista löydät NR-rakenteiden tuenta- ja käsittelyohjeet sekä kattoristikoiden asennustyön tarkastuslomakkeen. Ota aineistot käyttöön jo asennusta valmisteltaessa ja käy ne läpi yhdessä kohteen suunnitelmien kanssa.
Siirry materiaalipankkiin ja lataa ohjeet.
Keminmaalta rakennustyömaille kaikkialle Suomeen
Keminmaan Puurakenne valmistaa kattoristikot kohteen vaatimusten mukaan perinteisistä harjaristikoista yksilöllisiin erikoisratkaisuihin. Suunnittelu, oma valmistus ja valtakunnalliset toimitukset palvelevat niin omakotirakentajia kuin halli- ja liikerakennushankkeita.
Suunnitteletko rakennushanketta? Lähetä meille kohteesi piirustukset ja kerro rakennuspaikka sekä toivottu toimitusaika. Selvitetään yhdessä hankkeeseesi sopiva kattoristikkoratkaisu.
