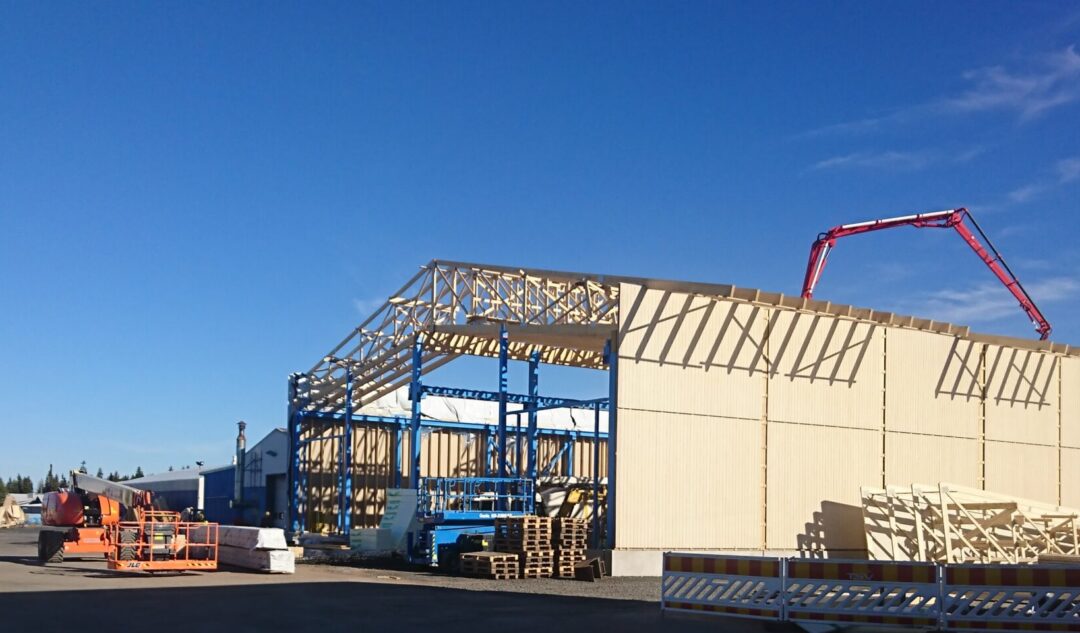

Hallin kattoristikot ovat paljon muutakin kuin katon kantava rakenne. Oikealla ristikkoratkaisulla voidaan saada halliin enemmän vapaata käyttötilaa, helpottaa talotekniikan sijoittamista ja vaikuttaa merkittävästi myös rakentamisen kokonaiskustannuksiin. Siksi kattoristikoiden valinta kannattaa ottaa mukaan suunnitteluun jo hankkeen alkuvaiheessa.

Kun valitaan kattoristikot halliin, yhtä kaikille sopivaa ratkaisua ei ole. Hallin käyttötarkoitus, jänneväli, kattomuoto, kuormitukset ja rakennuksen muut rakenteet määrittävät, millainen ratkaisu kohteessa toimii. Mitä aikaisemmin nämä lähtötiedot ovat tiedossa, sitä paremmin voidaan löytää turvallinen, toimiva ja kustannustehokas kokonaisuus.

Hallin käyttötarkoitus ohjaa ristikkoratkaisua

Ensimmäinen kysymys on, mihin hallia käytetään. Varaston, konehallin, tuotantotilan tai maatalousrakennuksen tarpeet voivat olla erilaiset.

Olennaista on esimerkiksi se, tarvitaanko täysin vapaata sisätilaa ilman välipilareita ja tuleeko kattorakenteisiin ilmanvaihtokanavia, valaisimia, lämmittimiä tai muita ripustettavia laitteita. Kaikki ristikoihin kohdistuvat laite- ja ripustuskuormat pitää huomioida suunnittelussa.

Harjaristikko on tavallinen ratkaisu halliin

Harjakattoisissa halleissa harjaristikko on yleinen lähtökohta. Se soveltuu esimerkiksi varastoihin, konehalleihin, tuotantotiloihin ja maatalousrakennuksiin. Pulpettiristikkoa puolestaan käytetään rakennuksissa, joissa katto viettää yhteen suuntaan. Saksiristikolla voidaan toteuttaa kalteva tai korotettu sisäkatto esimerkiksi silloin, kun hallin keskelle halutaan enemmän sisäkorkeutta.

Ristikkotyyppi on kuitenkin vain osa kokonaisuutta. Jännevälin kasvaessa myös ristikon korkeus, materiaalimäärä ja käsittelyvaatimukset yleensä kasvavat. Myös kattokaltevuus ja ristikkoväli vaikuttavat lopputulokseen. Esimerkiksi mahdollisimman matala ristikko ei välttämättä ole materiaalitaloudellisesti edullisin vaihtoehto.

Mitkä asiat vaikuttavat hallin kattoristikoiden suunnitteluun?

Hallin kattoristikot mitoitetaan kohteen kuormituksille. Huomioon otetaan esimerkiksi lumi- ja tuulikuormat, kattorakenteiden paino sekä mahdolliset ripustus-, laite- ja pistekuormat. Myös rakennuspaikka ja poikkeavat käyttöolosuhteet vaikuttavat suunnitteluun.

Muista nämä ennen tarjouspyyntöä:

• hallin käyttötarkoitus ja mitat
• rakennuspaikka
• kattomuoto ja kattokaltevuus
• ristikon tukiväli ja ristikkoväli
• katemateriaali ja muut kattokerrokset
• rakennesuunnittelijan määrittämät kuormitukset
• mahdolliset ripustus- ja laitekuormat
• toivottu toimitusaika.

Jos kaikkia tietoja ei vielä ole, alkuun pääsee myös luonnospiirustuksilla ja kuvauksella hallin käyttötarkoituksesta. Tarvittavia ristikkokohtaisia lähtötietoja voidaan täydentää yhdessä asiakkaan ja kohteen rakennesuunnittelijan kanssa.

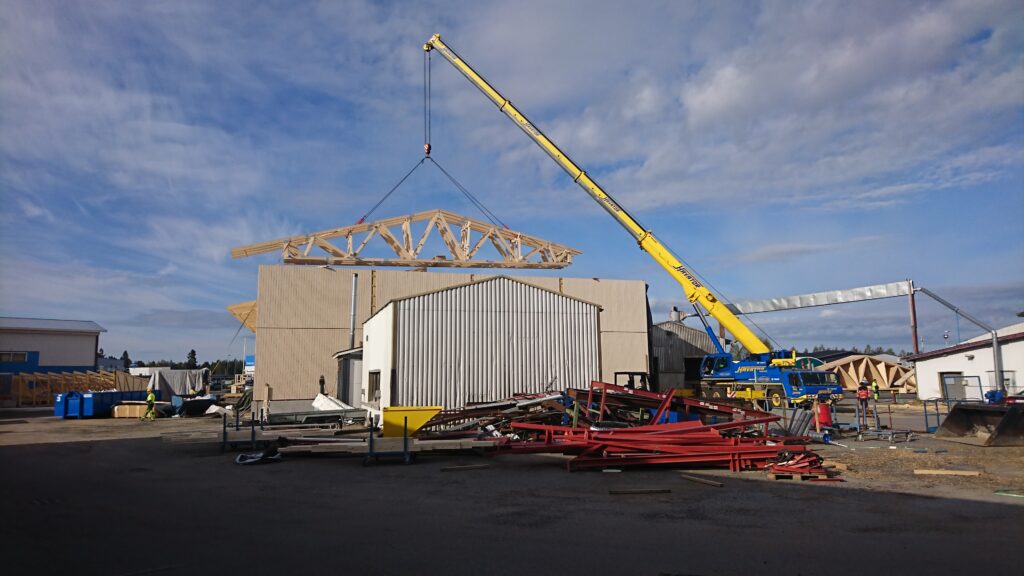

Me Keminmaan Puurakenteella autamme löytämään hallikohteeseen teknisesti toimivan ja valmistettavan ristikkoratkaisun. Mitä aikaisemmin kattoristikot huomioidaan hankkeen suunnittelussa, sitä paremmin myös valmistus, kuljetus, nosto ja asennus voidaan sovittaa osaksi toimivaa kokonaisuutta.

Asiantuntija kertoo

Hallin kattoristikon valinnassa ei kannata etsiä yksittäistä ”parasta” ristikkotyyppiä. Toimivin ratkaisu syntyy, kun hallin käyttötarkoitus, jänneväli, kattomuoto, kuormitukset ja talotekniikan tarpeet huomioidaan kokonaisuutena.

Kattoristikot kannattaa ottaa mukaan suunnitteluun jo hankkeen alkuvaiheessa. Silloin esimerkiksi tarvittavat vapaat tilat, ripustuskuormat ja tukipisteet voidaan huomioida ennen ristikoiden suunnittelua eikä ratkaisuja tarvitse sovittaa valmiisiin rakenteisiin jälkikäteen.

Me Keminmaan Puurakenteella autamme arvioimaan eri vaihtoehtoja ja ristikkoratkaisun toteutettavuutta. Lopullinen ristikkotyyppi ja mitoitus määräytyvät aina kohteen suunnitelmien ja kuormitusten perusteella yhteistyössä hankkeen suunnittelijoiden kanssa.
